Intensidade da Corrente

A Intensidade de Corrente relaciona-se com o número de electrões que passa numa secção recta de determinado condutor metálico, por unidade de tempo.



Quanto maior o número de electrões a atravessar o condutor por unidade de tempo, maior a Intensidade de Corrente.
A unidade SI para a Intensidade de Corrente é o Ampere, cuja abreviatura é o símbolo A.

Como determinar a Intensidade de Corrente?

A Intensidade de Corrente que percorre determinado condutor em funcionamento pode ser determinada utilizando um Amperímetro.



Num circuito eléctrico o amperímetro é sempre ligado em série com o componente.





Intensidade de Corrente em Circuitos em Série e em Paralelo :

Num circuito em série, a Intensidade de Corrente que percorre o circuito é a mesma em qualquer ponto do circuito. Um circuito em paralelo, a Intensidade de Corrente que percorre o ramo principal divide-se pelos restantes ramos de modo a que a soma das Intensidades de Corrente em cada ramo seja igual à Intensidade de Corrente no ramo principal;

Intensidade num circuito em paralelo



Intensidade num circuito em série

Diferença de potencial

Aquilo a que chamamos habitualmente de "voltagem" é a diferença de potencial (d.d.p.) da pilha ou bateria. Essa d.d.p. está relacionada com a energia que a pilha ou bateria transfere para as cargas eléctricas que vão percorrer o circuito.

A unidade SI para a d.d.p. é o Volt, cuja abreviatura é o símbolo V. Podemos dizer então que a bateria de 12 Volt fornece mais energia às cargas eléctricas de um circuito do que a pilha de 1,5 Volt.

 Como determinar a Diferença de potencial :

 A d.d.p. de uma fonte de energia ou aos terminais de qualquer componente eléctrico em funcionamento pode ser determinada utilizando um Voltímetro.



Num circuito eléctrico o voltímetro é sempre ligado aos terminais do componente eléctrico para o qual queremos determinar a d.d.p., ou seja, o voltímetro é sempre ligado em paralelo com o componente.



Diferença de potencial em circuitos em série e em paralelo:

Num circuito em série, a d.d.p. da fonte de energia é igual à soma das d.d.p. dos receptores de energia. Num circuito em paralelo, a d.d.p. do ramo principal é igual à d.d.p. em cada um dos outros ramos.

d.d.p. num circuito em paralelo



d.d.p. num circuito em série

Circuitos elétricos

Fontes de energia : têm a função de fornecer energia aos circuitos elétricos (pilhas, baterias, etc)

Recetores de energia : os recetores de energia passivos/resistência recebem a energia e transformam-na em energia térmica (ex.: resistência), e os recetores de energia ativos transformam a energia elétrica noutras formas de energia (ex.: lâmpadas).

Sistemas de ligação : estabelecem a ligação entre as fontes de energia e os recetores (ex.: fios condutores).

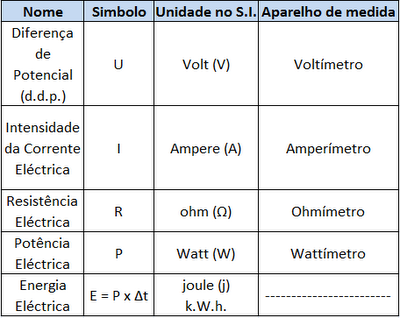

Grandezas Físicas

É conhecido como um circuito série um circuito composto exclusivamente por componentes elétricos conectados em série (de conexão em série, que é o mesmo que associação em série ou ligação em série). A associação em série é uma das formas básicas de se conectarem componentes elétricos. A nomeação descreve o método como os componentes são conectados.

Circuito em série

Circuito em Série:

U_T=U₁+U₂

I_T=I₁=I₂

É conhecido como um circuito paralelo um circuito composto exclusivamente por componentes elétricos conectados em paralelo (de conexão em paralelo, que é o mesmo que associação em paralelo ou ligação em paralelo). É uma das formas básicas de se conectar componentes eletrónicos. A nomeação descreve o método como os componentes são conectados.



Circuito em Paralelo:

U_T=U₁=U₂

I_T=I₁+I₂

 RESISTÊNCIA ELÉCTRICA:

  A resistência de um condutor, cujo símbolo é R, consiste na oposição que um material oferece à passagem de uma corrente elétrica, convertendo parte da sua energia em calor. A resistência R de um condutor depende da sua secção , do seu comprimento e da resistividade do material de que é formado. A unidade SI de resistência de um condutor é o ohm (Ω) em homenagem ao físico alemão Georg Simon Ohm (1787-1854).

 R=U/I

Se U/I = constante (directamente proporcional) - condutor óhmico

Se U/I = não constante - condutor não óhmico - resistência.

POTÊNCIA ELÉCTRICA:

A potência elétrica dissipada por um condutor é definida como a quantidade de energia térmica que passa por ele durante uma quantidade de tempo.

P=E_Fornecida/Δt

A unidade utilizada para energia é o watt (W), que designa joule por segundo (J/s)

Ao considerar que toda a energia perdida em um circuito é resultado do efeito Joule, admitimos que a energia transformada em calor é igual a energia perdida por uma carga que passa pelo condutor.

Tipos de corrente

Numa pilha que fornece energia a um circuito a corrente de electrões gerada tem sempre o mesmo sentido, do pólo negativo para o pólo positivo da pilha (este sentido é o oposto do sentido convencional). Diz-se, por isso, que uma pilha gera uma corrente contínua (DC). Um osciloscópio é um aparelho que detecta o tipo de corrente eléctrica quando devidamente intercalado no circuito.




















A situação é diferente se analisarmos a corrente eléctrica disponível nas tomadas em nossas casas. Não se trata de uma corrente contínua mas sim de uma corrente alternada (AC), que se pode confirmar pela onda (~) que aparece no monitor do osciloscópio.



  A corrente eléctrica usada em toda a Europa é corrente alternada de 50 hertzs (pode ver-se esta referência na maioria dos aparelhos eléctricos). Este valor indica a frequência de corrente e quer dizer "50 ciclos por segundo", em cada segundo, o sentido da corrente inverte-se cinquenta vezes. Não nos apercebemos das oscilações de brilho de uma lâmpada doméstica por esta frequência ser tão elevada. O hertz (símbolo Hz) é a unidade de frequência no Sistema Internacional de unidades.



Sentidos da corrente

Sentido real e sentido convencional da corrente eléctrica

 O sentido real da corrente eléctrica é o sentido em que fluem os electrões de condução, do pólo negativo para o pólo positivo, numa pilha, por exemplo. Por ser este o verdadeiro sentido dos electrões também é designado por sentido electrónico da corrente. No século passado não se conhecia ainda o verdadeiro mecanismo da corrente eléctrica (não se conhecia sequer a existência dos electrões!) e convencionou-se um outro sentido da corrente eléctrica, contrário ao sentido electrónico, a que se chama hoje sentido convencional da corrente eléctrica. Esta convenção é ainda hoje utilizada no estudo da electricidade.



O que é a corrente elétrica ?

É o movimento ordenado de cargas eléctricas.

Nos átomos que constituem a matéria há cargas eléctricas positivas e negativas.

Se as cargas eléctricas se deslocarem num determinado sentido, esse deslocamento é uma corrente eléctrica.

Regras de utilização da eletricidade

• Não deves ligar muitos aparelhos à mesma tomada.
• Não deves desligar as fichas das tomadas puxando pelos fios.
• Não deves utilizar um aparelho elétrico com o fio de ligação em mau estado.
• Não deves tocar com os dedos ou objetos metálicos nas tomadas elétricas.
• Não deves substituir uma lâmpada fundida ou reparar qualquer aparelho elétrico ligado à corrente.
• Não deves tocar nos interruptores nem ligar aparelhos elétricos com as mãos molhadas.
• Não deves deitar água em ferros de engomar, chaleiras ou cafeteiras elétricas quando ligados à corrente.
• Não deves usar qualquer aparelho elétrico sem antes ler cuidadosamente as instruções de funcionamento.
• Não deves em caso algum subir a um poste elétrico.
